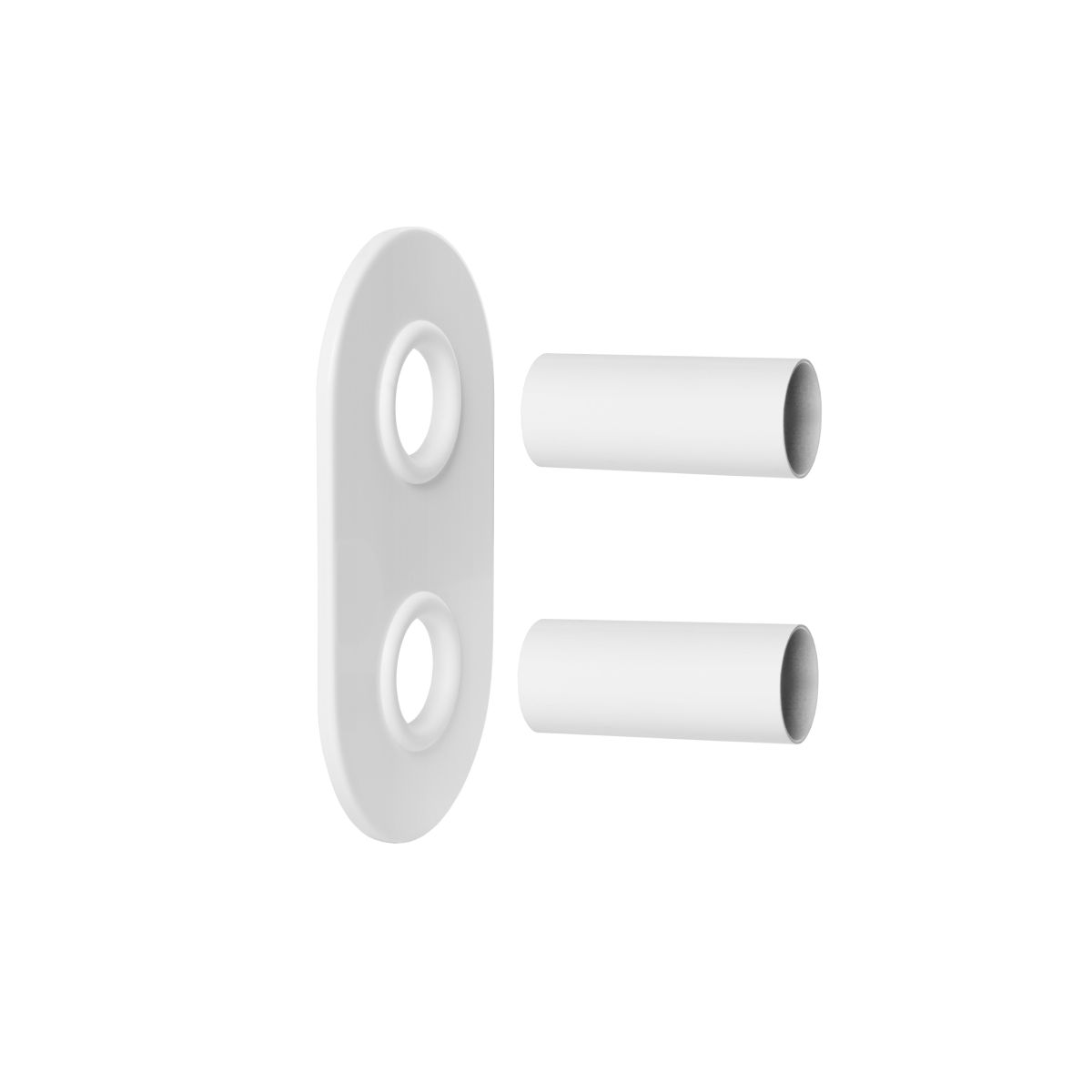

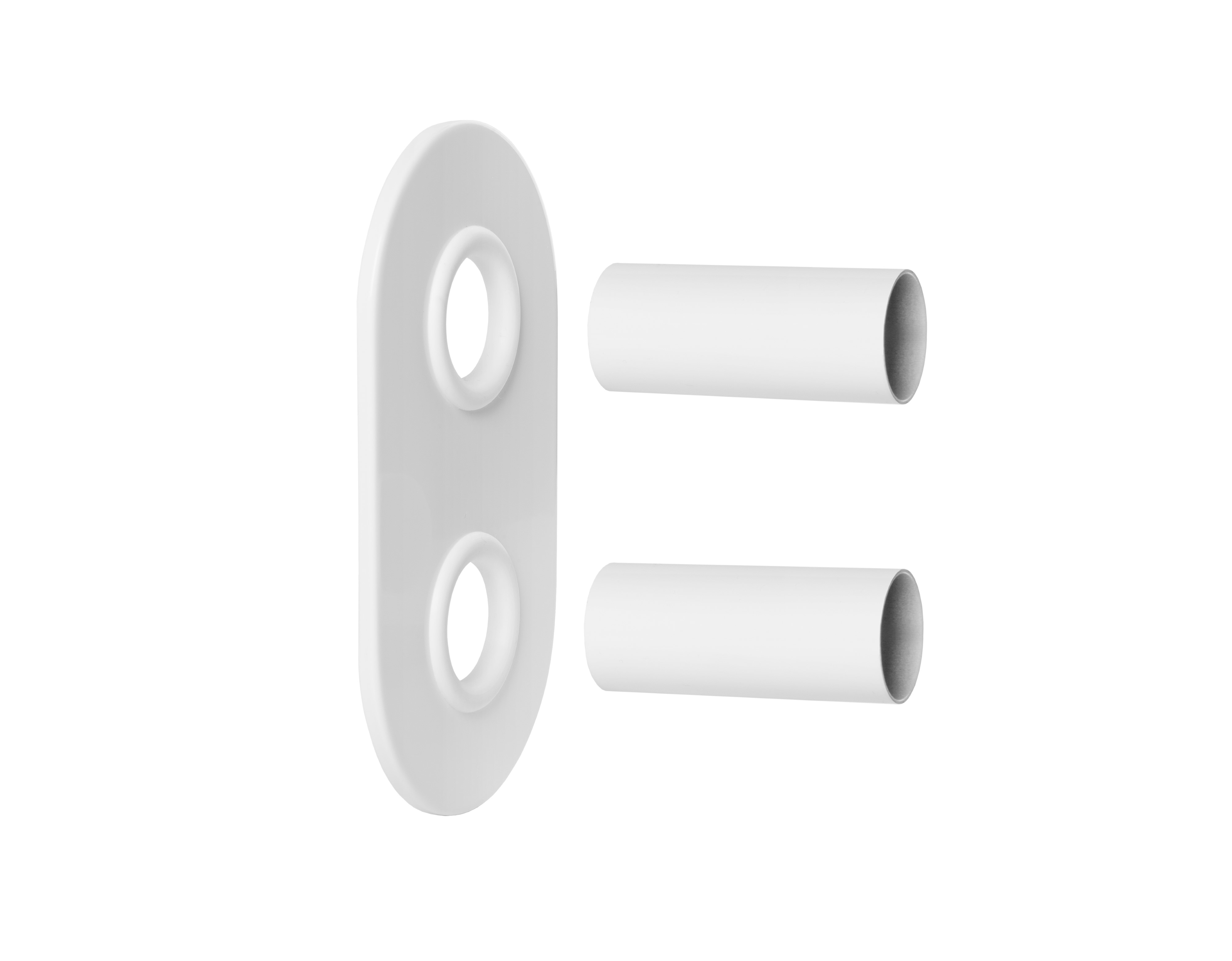

Le jeu exclusif de doubles écussons ovales et de douilles est destiné à dissimuler le raccordement inférieur d'un radiateur combiné décoratif.

L'ensemble de rosaces avec douilles est en blanc semi-mat.

- raccordement réalisé avec des tubes multicouches et des tubes en cuivre

- l'écusson comporte deux ouvertures pour le passage des raccordements du radiateur avec une distance de 50 mm

- les manchons de masquage de 50 mm de long s'adaptent aux tuyaux de raccordement d'un diamètre de 16 mm - PEX et de 15 à 18 mm - cuivre

- le type de laiton spécialement utilisé et adapté, à partir duquel les douilles sont fabriquées, permet de les raccourcir plus facilement à la longueur requise

- la rosette en inox recouverte de couleur est doublement protégée contre la corrosion par condensation

- les couleurs sont assorties aux ensembles de raccords inférieurs DUOPLEX CZ-88, CZ-89, CZ-90 et CZ-91

Remarque : le montage des rosaces doit être effectué avant que le radiateur ne soit raccordé au système.

Paramètres techniques :

- matériau de l'écusson : acier inoxydable

- dimensions de l'écusson : 65 x 115 mm

- distance entre les trous pour le raccordement des radiateurs : 50 mm

- diamètre du trou intérieur : 21 mm

- hauteur de l'écusson : 6 mm

- matériau du manchon : laiton

- longueur des manchons : 2 x 50 mm

- diamètre intérieur des manchons : 19,80 mm

Contenu de l'ensemble :

- 1 x rosace ovale double 65 x 115 mm

- 2 x douilles de 50 mm de long

- 2 x joints toriques dans la couleur des rosaces pour maintenir la rosace contre le mur

* - Pour raccourcir les douilles, utiliser un outil spécial pour couper les tuyaux en cuivre.
