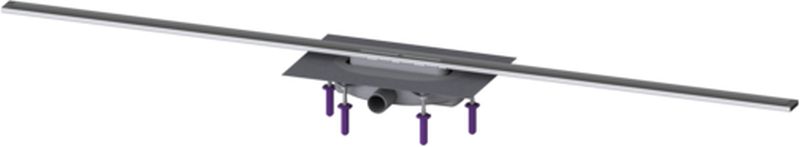

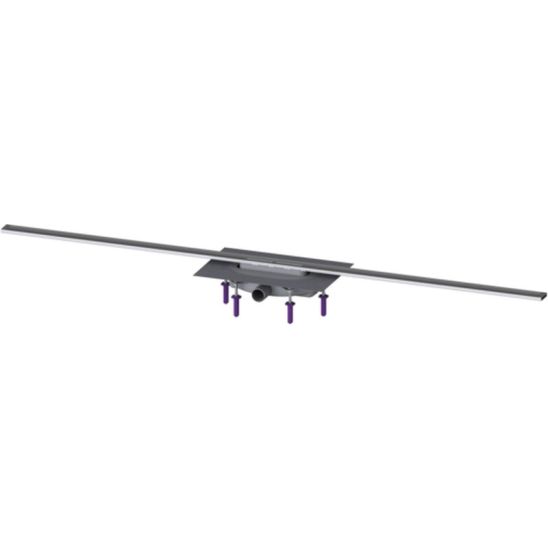

L'évacuation Linearis Infinity slim line pour installation au ras du sol est adaptée à l'évacuation linéaire dans les intérieurs domestiques et industriels. Le profil d'écoulement en acier inoxydable 1.4404 (V4A) peut être prolongé en ligne droite ou avec trois éléments angulaires (30°, 45° et 90°). Le corps en PP est équipé d'isolateurs de bruit et de vibrations (broches). L'écoulement est doté d'une bride à encliqueter avec une natte d'étanchéité montée en usine, conformément aux normes EN 1253-1 et DIN 18534-1-W3-I. Le profil de l'écoulement peut être décalé dans la bride d'encliquetage dans le sens de la longueur et de la largeur pour compenser les tolérances de construction. Avec siphon mécanique Megastop. L'ouverture de drainage ouverte pour l'eau d'infiltration empêche l'inondation de la surface d'étanchéité en cas de débordement.

Conception

- siphon : Megastop (mécanique)

- type de joint : natte d'étanchéité montée en usine (fzmu) selon DIN 18534

Classe d'étanchéité selon DIN 18534-1 : W0-I

Caractéristiques générales :

- diamètre nominal (DN) : 40

Dimensions :

- longueur : 264 mm

- largeur : 111 mm

- hauteur d'installation min : 60 mm

Réservoir :

Diamètre nominal de la vidange (DN) : 40

Taille nominale du drain (DA) : 40

Réservoir / corps de base :

- matériau du corps de l'avaloir : PP

- variante de l'embout : latéral

Caractéristiques du couvercle :

- type de couvercle : couvercle en acier inoxydable

- matériau du couvercle : acier inoxydable V4A

- hauteur min. de la coquille 11 mm

- épaisseur max. du plancher : 25 mm

- classe de charge : K 3 (EN 1253-1)

- longueur : 1 600 mm

- largeur : 45 mm

- surface : acier inoxydable, surface brossée

- verrouillage : inséré

Forme de la prise : Carré

- capacité d'écoulement (l/s) avec un trop-plein de 10 mm : 0,2 l/s

- capacité d'écoulement (l/s) avec un trop-plein de 20 mm : 0,4 l/s
