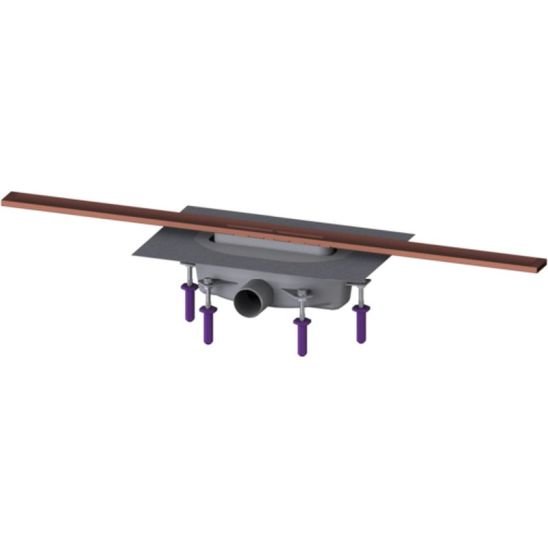

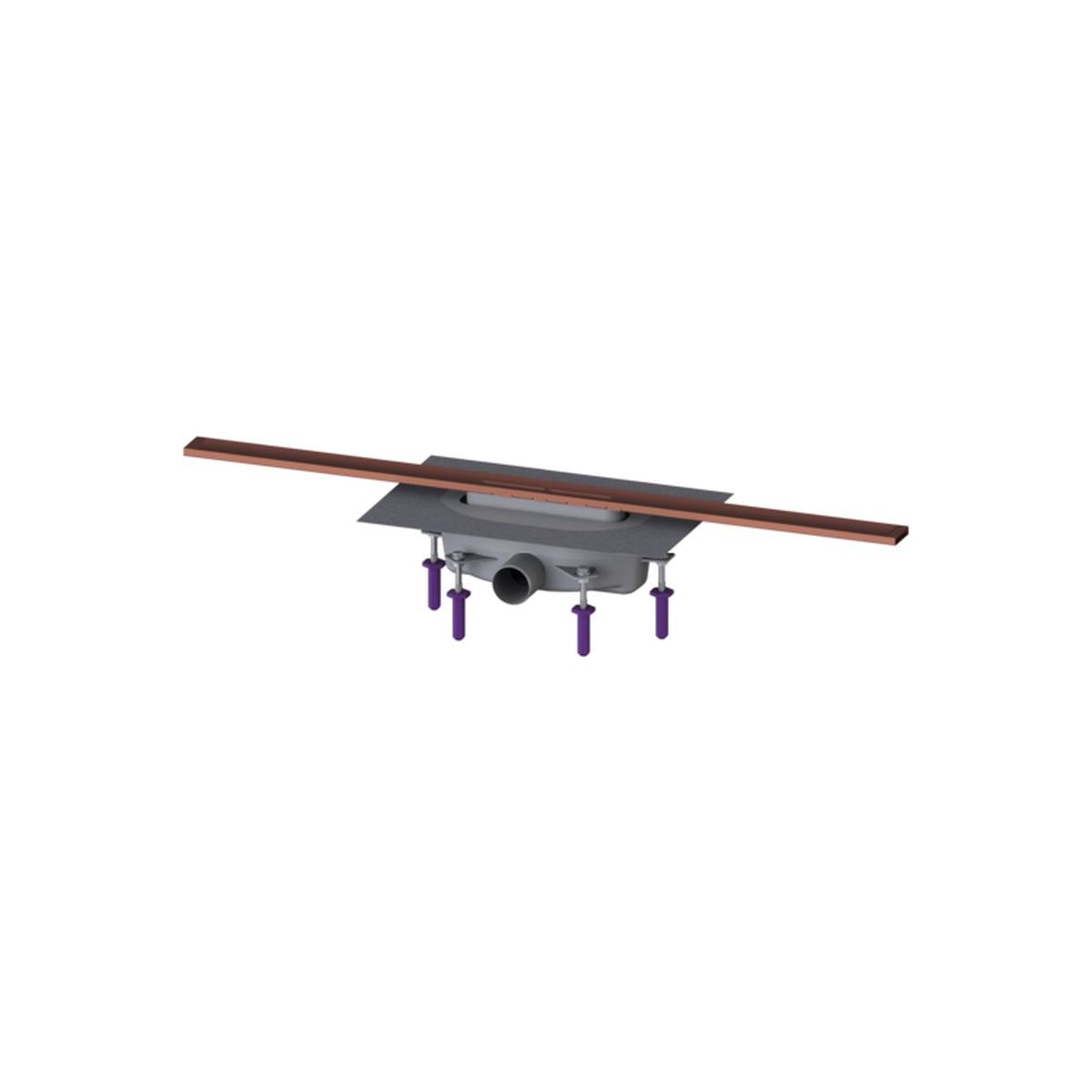

Le siphon linéaire étroit Linearis Infinity, destiné à être encastré au ras du sol, est conçu pour le drainage linéaire à l'intérieur des locaux résidentiels et industriels. Le profilé de l'évacuation en acier inoxydable 1.4404 (V4A) peut être prolongé en ligne droite ou à l'aide de trois éléments coudés (30°, 45° et 90°). Le corps en PP est équipé d'isolateurs acoustiques et antivibratoires (goujons). Le profilé de drainage est doté d’une bride à fermeture par encliquetage avec un tapis d’étanchéité préinstallé, conformément aux normes PN-EN 1253-1 et DIN 18534-1-W3-I. Le profilé de sortie peut être déplacé dans la collerette à fermeture par encliquetage, tant longitudinalement que transversalement, afin de compenser les tolérances de construction. Avec siphon à obturation hydraulique de 50 mm. L'orifice de vidange ouvert pour l'eau d'infiltration empêche l'inondation de la surface d'étanchéité en cas de remontée d'eau.

Caractéristiques :

- siphon : à obturation hydraulique de 50 mm

- type d'étanchéité : tapis d'étanchéité monté en usine (fzmu) selon la norme DIN 18534

Classe d'étanchéité selon la norme DIN 18534-1 : W0-I

- hauteur du bouchon d'eau : 50 mm

Caractéristiques générales :

- diamètre nominal (DN) : 50

Dimensions :

- longueur : 264 mm

- largeur : 111 mm

- hauteur minimale d'encastrement : 90 mm

Réservoir :

- diamètre nominal de la sortie (DN) : 50

- diamètre nominal de la sortie (DA) : 50

Réservoir / corps de base :

- matériau du corps du collecteur : PP

- type de raccord : latéral

Caractéristiques du couvercle :

- type de couvercle : couvercle en acier inoxydable

- matériau du couvercle : acier inoxydable V4A

- hauteur minimale du revêtement : 11 mm

- épaisseur maximale du revêtement : 25 mm

- classe de charge : K 3 (EN 1253-1)

- longueur : 900 mm

- largeur : 45 mm

- finition : cuivre brossé

- système de verrouillage : encastré

Forme de la base : carrée

- débit (l/s) avec une hauteur de charge de 10 mm : 0,6 l/s

- débit (l/s) avec une hauteur de chute de 20 mm : 0,8 l/s
