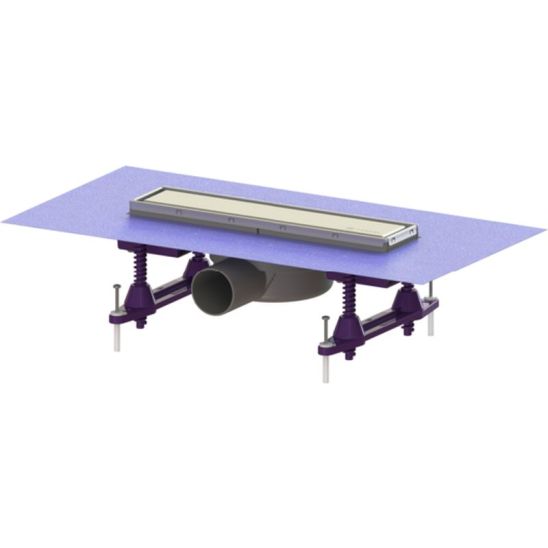

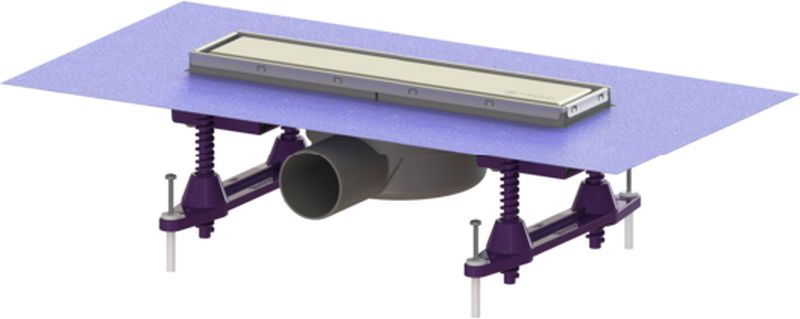

Le drain linéaire Linearis Compact, avec un corps en ABS soudé, convient pour le drainage linéaire à l'intérieur. Le couvercle peut être inversé pour l'insertion de tuiles. Les trous pour l'eau d'infiltration et le siphon sont prêts à l'emploi.

Conception :

- système : 125

- siphon intégré

- type de joint : joint composite

- trous pour l'eau d'infiltration : préparés

Etanchéité sur le manchon : natte d'étanchéité montée en usine (fzmu) selon DIN 18534

- classe d'étanchéité selon DIN 18534-1 : W0-I

- hauteur du joint d'étanchéité à l'eau : 22 mm

Caractéristiques générales

- taille nominale (DN) : 50

- diamètre extérieur (DA) : 50

Dimensions :

- largeur : 191 mm

- hauteur : 80 mm

- null : 365 mm

Réservoir :

- nombre de vidanges : 1 ST

- profondeur d'installation : 80 mm

Réservoir/corps de base :

- matériau du corps de l'avaloir : ABS

Caractéristiques du couvercle :

- type de couvercle : couvercle en acier inoxydable

- conception de la grille : en option pour l'insertion de tuiles

- matériau du couvercle : acier inoxydable V2A

- couleur du couvercle : argent

- épaisseur max. du sol : 15 mm

- classe de charge : K 3 (EN 1253-1)

- surface : acier inoxydable, surface brossée

- mécanisme de verrouillage : inséré

Grille :

- longueur du cadre : 300 mm

- largeur du cadre : 66 mm

- matériau du cadre : acier inoxydable V2A

Forme de la douille : carrée

- matériau de l'emboîture : ABS

- capacité (l/s) avec un trop-plein de 10 mm : 0,6 l/s

- capacité d'écoulement (l/s) avec une hauteur de refoulement de 20 mm : 0,7 l/s

- débit (l/s) sans aération : 0,5 l/s

- utilisation optionnelle du piège à odeurs sec Multistop pour l'évacuation (vendu séparément)
