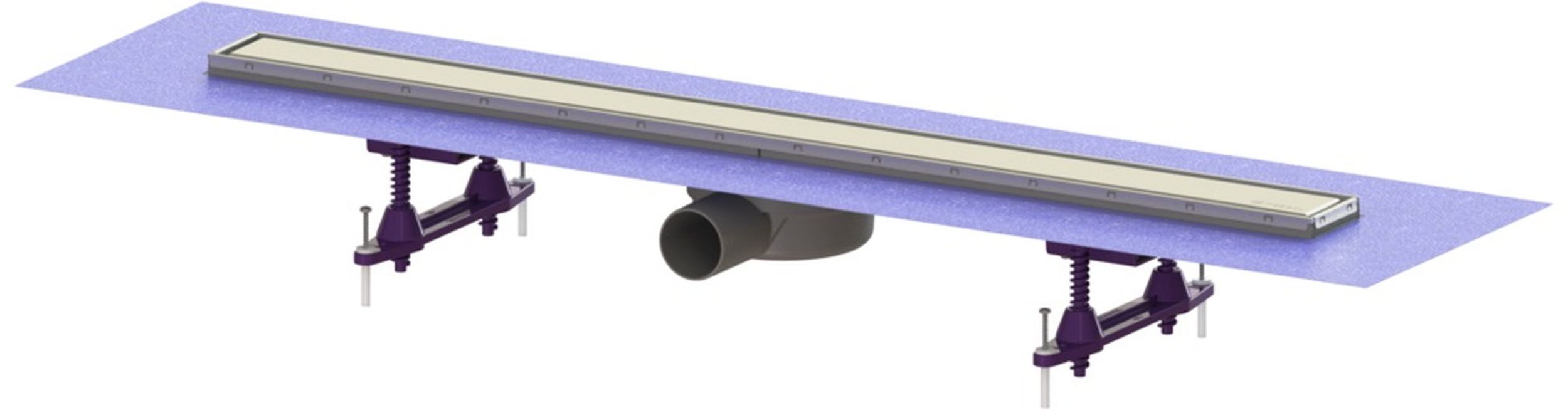

Le drain linéaire Linearis Compact, avec un corps en ABS soudé, convient pour le drainage linéaire à l'intérieur. Le couvercle peut être inversé pour l'insertion de carreaux. Il est équipé de trous prêts à l'emploi pour les eaux d'infiltration, d'un siphon Multistop et d'une crépine.

Design

- siphon : Multistop

- type de joint : joint composite

- trous pour l'eau d'infiltration : préparés

Etanchéité sur le manchon : natte d'étanchéité montée en usine (fzmu) selon DIN 18534

- classe d'étanchéité selon DIN 18534-1 : W0-I

- hauteur du joint d'étanchéité à l'eau : 22 mm

Caractéristiques générales

- taille nominale (DN) : 50

- diamètre extérieur (DA) : 50

Dimensions :

- largeur : 191 mm

- hauteur : 80 mm

- null : 915 mm

Réservoir :

- profondeur d'installation : 80 mm

Réservoir/corps de base :

- matériau du corps de la cuvette : ABS

Caractéristiques du couvercle :

- type de couvercle : couvercle en acier inoxydable

- conception de la grille : en option pour l'insertion de tuiles

- matériau du couvercle : acier inoxydable V2A

- couleur du couvercle : argent

- épaisseur max. du sol : 15 mm

- classe de charge : K 3 (EN 1253-1)

- mécanisme de verrouillage : inséré

Grille :

- longueur du cadre : 850 mm

- largeur du cadre : 66 mm

- matériau du cadre : Acier inoxydable V2A

Matériau du capuchon : ABS

- volume (l/s) avec un entrefer de 10 mm : 0,6 l/s

- débit (l/s) avec une hauteur de chute de 20 mm : 0,7 l/s

- débit (l/s) sans excès de débit : 0,5 l/s
