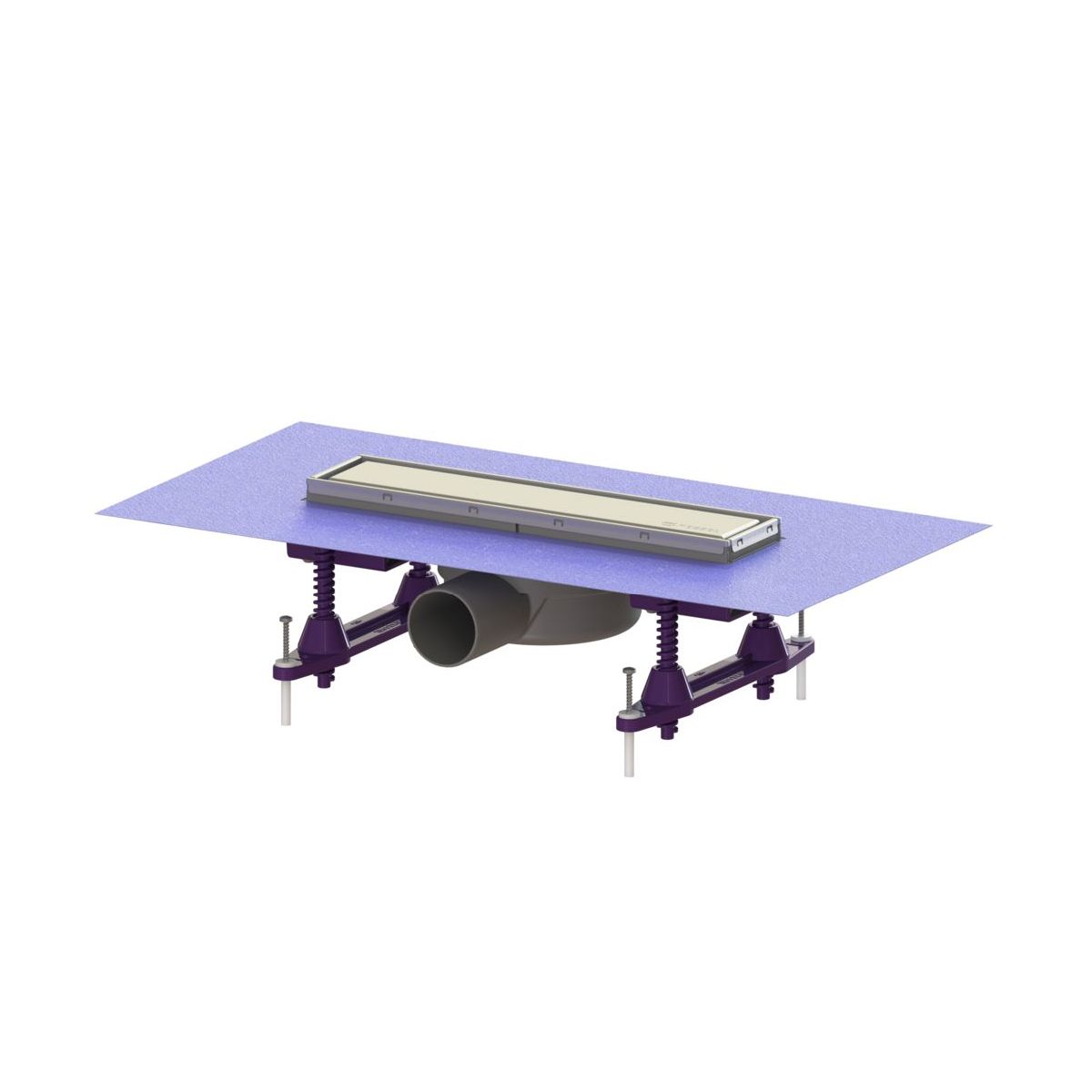

Le drain linéaire Linearis Compact, avec un corps en ABS soudé, convient pour le drainage linéaire à l'intérieur. Le couvercle peut être inversé pour l'insertion de carreaux. Avec des trous pré-percés pour l'infiltration de l'eau et le siphon Multistop.

Design

- siphon : Multistop

- type de joint : joint composite

- trous pour l'eau d'infiltration : préparés

- etanchéité sur le manchon : natte d'étanchéité montée en usine (fzmu) conformément à la norme DIN 18534

- étanchéité sur le corps : bord de raccordement

- classe d'étanchéité selon DIN 18534-1 : W0-I

- hauteur du joint d'étanchéité : 22 mm

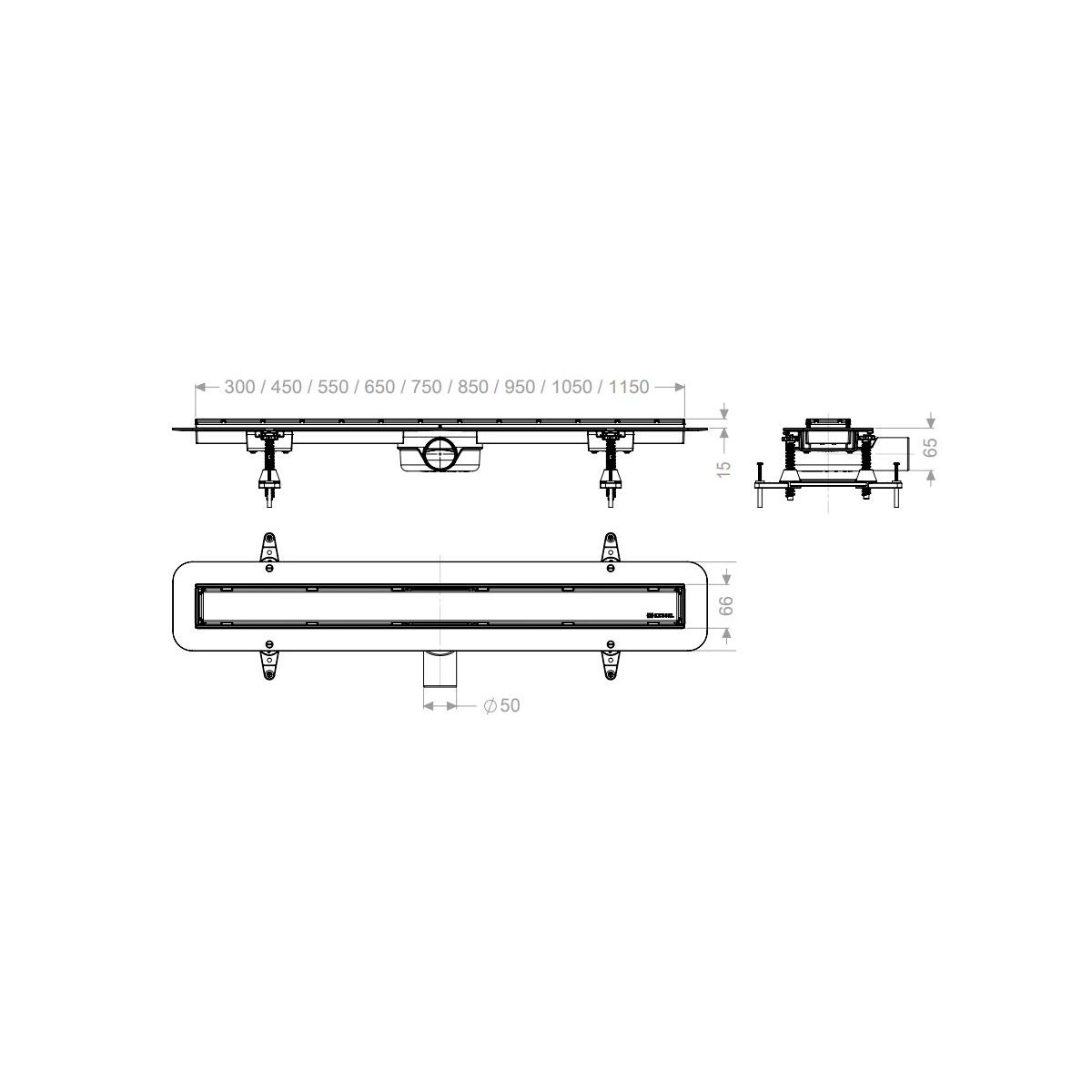

Caractéristiques générales

- taille nominale (DN) : 50

- diamètre extérieur (DA) : 50 Dimensions :

- largeur : 191 mm

- hauteur : 80 mm

- null : 365 mm

Réservoir :

- profondeur d'installation : 80 mm

- réservoir/corps de base : matériau du corps de l'avaloir : ABS

Caractéristiques du couvercle :

- type de couvercle : couvercle en acier inoxydable

- grille de conception : en option pour l'insertion de tuiles

- matériau du couvercle : acier inoxydable V2A

- couleur du couvercle : argent, au choix

- épaisseur max. du sol : 15 mm

- classe de charge : K 3 (EN 1253-1)

- mécanisme de verrouillage : inséré

Grille :

- longueur du cadre : 300 mm

- largeur du cadre : 66 mm

- matériau du cadre : acier inoxydable V2A

- matériau de la douille : ABS

- capacité (l/s) avec un entrefer de 10 mm : 0,6 l/s

- volume (l/s) avec un entrefer de 20 mm : 0,7 l/s

- débit (l/s) sans excès de débit : 0,5 l/s
