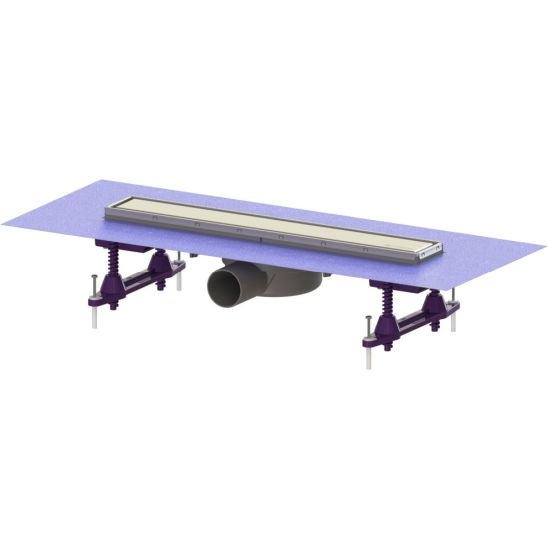

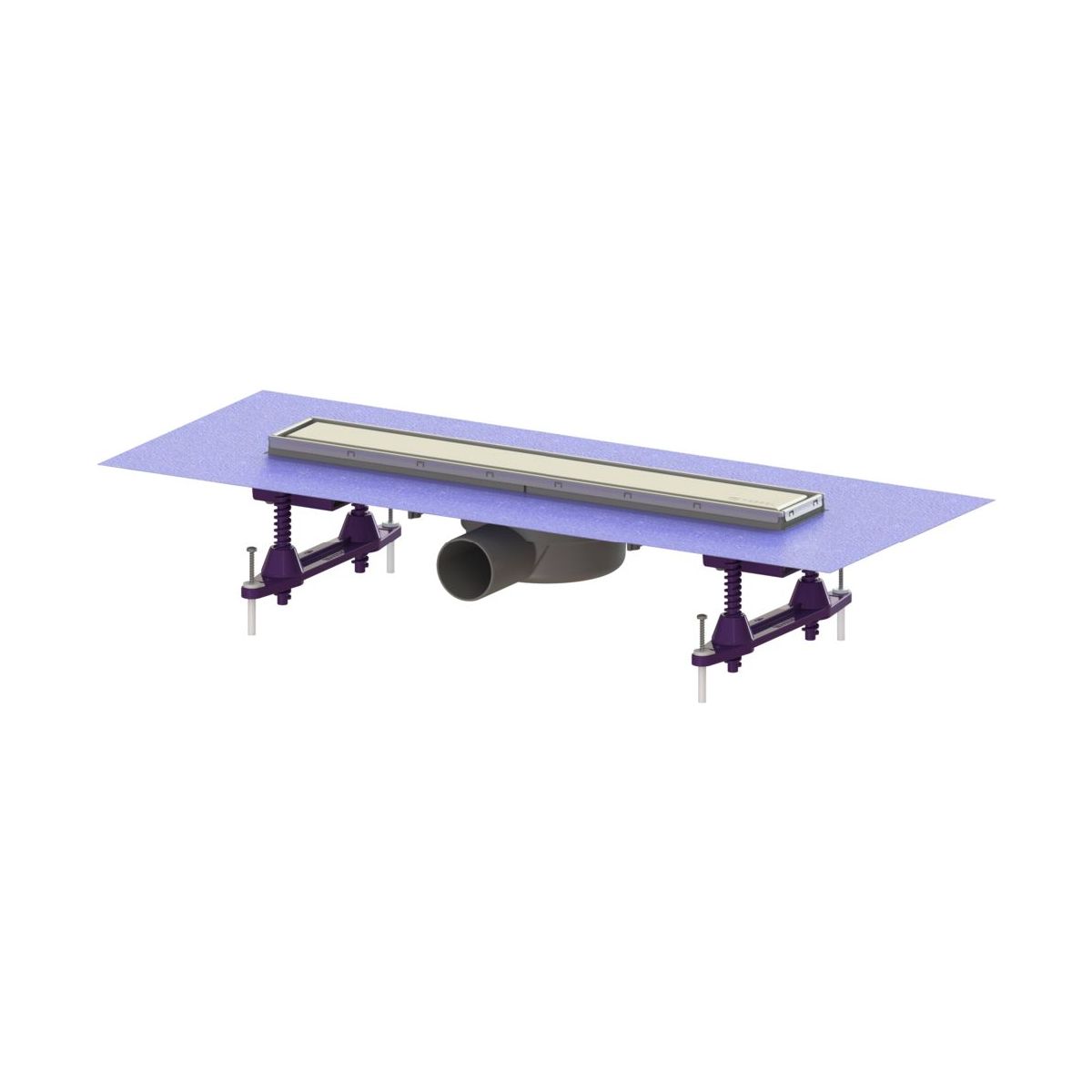

Le siphon linéaire Linearis Compact, doté d'un corps en ABS soudé, est conçu pour le drainage linéaire en intérieur. Le couvercle peut être retourné pour permettre le collage des carreaux. Il est équipé d'orifices préréglés pour l'eau de suintement et d'un siphon Multistop.

Caractéristiques :

- siphon : Multistop

- type de joint : joint composite

- orifices pour l'eau d'infiltration : pré-percés

- étanchéité au niveau du raccord : tapis d'étanchéité monté en usine (fzmu) selon la norme DIN 18534

- étanchéité sur le corps : bord de raccordement

- classe d'étanchéité selon la norme DIN 18534-1 : W0-I

- hauteur de la colonne d'eau : 22 mm

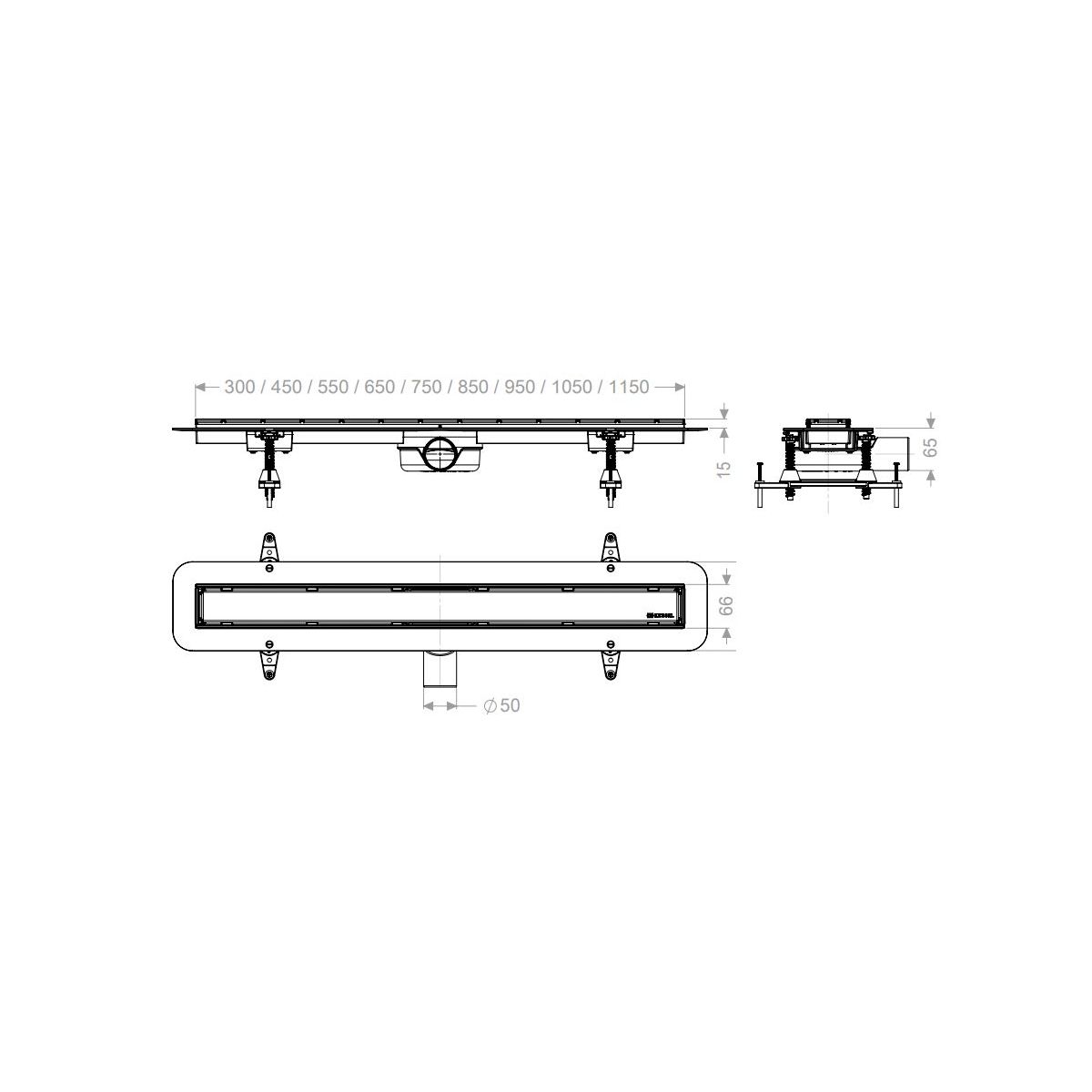

Caractéristiques générales :

- diamètre nominal (DN) : 50

- diamètre extérieur (DA) : 50 Dimensions :

- largeur : 191 mm

- hauteur : 80 mm

- null : 615 mm

Réservoir :

- profondeur d'encastrement : 80 mm

- réservoir/corps de base : matériau du corps de la cuvette : ABS

Caractéristiques du couvercle :

- type de couvercle : couvercle en acier inoxydable

- grille design : en option, pour le collage de carreaux

- matériau de la plaque : acier inoxydable V2A

- Couleur de la plaque : argent, au choix

- épaisseur maximale du sol : 15 mm

- classe de charge : K 3 (EN 1253-1)

- Verrouillage : intégré

Grille :

- longueur du cadre : 550 mm

- largeur du cadre : 66 mm

- matériau du cadre : acier inoxydable V2A

- matériau de la base : ABS

- débit (l/s) avec une hauteur de charge de 10 mm : 0,6 l/s

- débit (l/s) avec une surélévation de 20 mm : 0,7 l/s

- débit (l/s) sans surélévation : 0,5 l/s
